永磁磁系高梯度磁选机的设计优势

随着国内矿产资源的不断开发,越来越多的贫矿被开采,这些贫矿资源的选别上有很大的难题。因此,对于选矿设备及其工艺提出了更高的要求。就磁选机来说,目前永磁磁系的磁选机被广泛应用,尤其是永磁高梯度磁选机在贫矿选别过程中表现极大地优势。本文就该设备进行详细介绍。

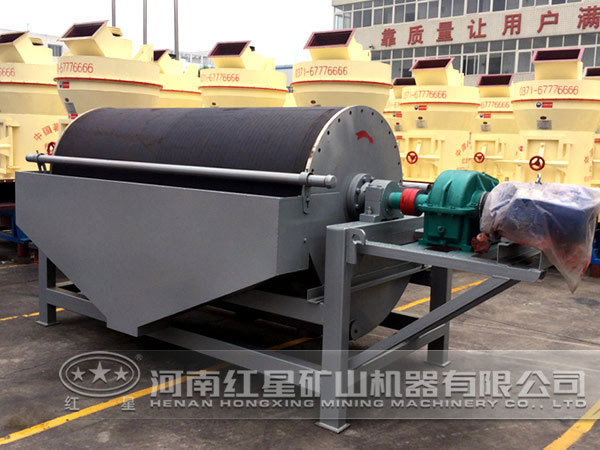

永磁磁系高梯度磁选机

1、 永磁高梯度磁选机结构

永磁高梯度磁选机主要包括永磁磁系、分选装置、给卸矿装置、机架、传动装置等。分选装置由两个介质盒和介质盒支撑框架组成,传动装置安装在机架一侧并与分选箱一端连接,带动分选装置作进入和退出磁场的往复直线运动,保证一个分选介质盒在磁场作用区域内,另一个分选介质盒在非磁场区域内,磁系采用对极式永磁磁路结构,有效磁场区间为挤压磁极的对极空间,空间背景磁场强度0.8T。

2、 磁系设计

为了 限度地利用磁性材料性能,我们在进行磁系设计时,充分的考虑了普通对极式磁系的优缺点,在此基础上我们采用了优化的对极式磁系,并在传统对极式磁路的基础上进行了改进,通过增加堵漏磁极的方式,减少漏磁,提高工作空间的场强,优化后的对极式磁路结构如图3所示。这种磁路结构不仅适合了稀土永磁体高矫顽力的特点,而且有效地抑制极靴上的漏磁。

新型对极式磁路结构图

3、 设备优势

(1)该永磁高梯度磁选机具有背景磁场高、分选区梯度大、整机自动控制、可操作性高等优点,适宜分选非金属湿式矿浆中的弱磁性矿物,除铁率高。

(2)该由于采用稀土永磁材料作为背景磁场,在保证了背景磁场的磁场强度足够大之外,不需要冷却和电流激磁,大大降低了运行费用,操作简单。

(3)以采用设置磁包角的大小来调节聚磁介质盒中的感应磁场。

(4)可通过相连并列安装的分选转环共用一个永磁磁极,减小设备的规模,并 稀土永磁材料的充分利用。

新型永磁高梯度磁选机的结构及性能优势能够满足现代矿产资源开采需要, 对贫矿的高效选别,我们红星磁选机厂家的该设备因此得以 。
