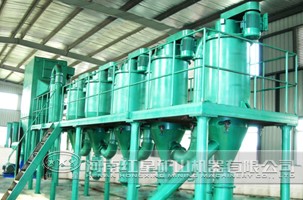

气流分级机

气流分级机

气流分级机主要是通过气流来对于我们的物料进行分离的设备,在气流分级机使用中我们需要与旋风分离器,除尘器,引风系统进行配合使用,然后来分级物料,目前主要用于矿山,建筑等行业。

一、产品介绍

气流分级机是通过气流来对我们的物料进行分离的设备,在气流分级机使用中我们需要与旋风分离器、除尘器及引风系统进行配合使用,然后来分级物料。目前主要用于矿山,建筑等行业。

二、工作原理

气流分级机工作原理主要是物料在风机的作用下,由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出。

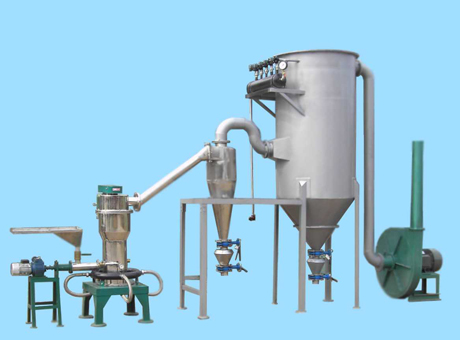

气流分级机

三、结构组成

1、驱动电机 2、分级轮 3、细粉出口 4、二次风进口 5、原料入口 6、粗粉出口

四、特点

1.分级种类多,可分级球状、片状、及不规则形状的颗粒,也可对不同密度的颗粒进行分级。

2.分级粒度问题,分级产品的粒度可达D97:3~150微米,产品粒度无级可调,品种更换极其方便。

3.分级效率与分级粒度有一定的关系,粒度越适合气流分级机的使用范围,那么分级 就越好。

4.分级转速高,并且分级物料精准。

5.在使用方面,可多级分级机串联使用,同时生产多个粒度段的产品。

6.可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。

7.DCS控制,运行状态实时显示,操作简便。

8.系统负压运行,粉尘排放量过40mg/m,采用消音措施后,设备运行噪音不高于75dB(A)。

技术参数

型号 FC-12 2FC-12 FC-15 2FC-15 FC-20 2FC-20
规格 φ1200 φ1200 φ1500 φ1500 φ2000 φ2000
螺旋直径(mm) 1200 1200 1500 1500 2000 2000
螺旋转速(r/min) 2.5,4,6 3.8,6 2.5,4,6 2.5,4,6 3.6,5.5 3.6,5.5
水槽 长(mm) 8400 8100 10500 10500 12900
宽(mm) 1372 2600 1664 3200 2200
倾斜角 14°~10°30″ 14°~18°30″
溢流堰高度 1100 1100 1300 1300 1800 1800
螺旋提升高度 1400 1100 1800 1800 2100 2100
计算生产能力(t/24h) 溢流量 120 210 185 370 320 640
返砂量 1165~1630 1770~2800 1140~2740 2280~5480 3890~5940 7780~11880
外形尺寸(mm) (长*宽*高) 10371*1848*3845 10371*2787*3912 12670*1810*4888 12670*3368*4888 15398*2524*5345 15760*4595*5635
总量(t) 9.5 19.61 15.32 27.45 29.06 50 37.27
电动机 提升用 Y90L-41,1.5KW Y100L-4,2.2KW2台 Y100L-4,2.2KW Y100L-4,2.2KW2台 100L2-4,3KW Y100L2-4,3W2台
传动用 Y160M-6,7.5KW Y160M2-6,7.5KW2台 Y160M-6,7.5KW Y160M-6,7.5KW2台 Y160M-6,11KW Y200L2-6,22KW2台
说明 订货未注明时,螺旋转速按6/min供货 订货未注明时,螺旋转速按4/min供货 订货未注明时,螺旋转速按3.6/min供货
