分级机

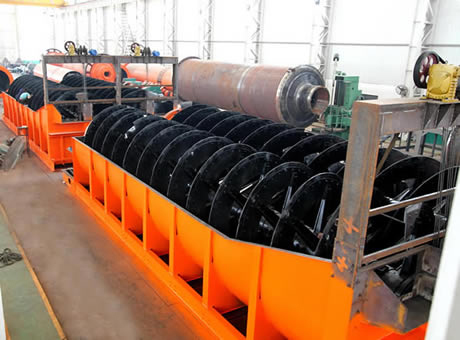

分级机

该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,金属选矿流程中对矿浆进行粒度分级,以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等优点。

分级机介绍

分级机主要是与球磨机相结合的一种设备,主要作用是使选矿物料通过分级机分级出来,主要分级种类有粒度分级,同时在洗矿作业中也能够脱泥、脱水,使用简单,运行稳定,操作方便成为分级机的主要特点。

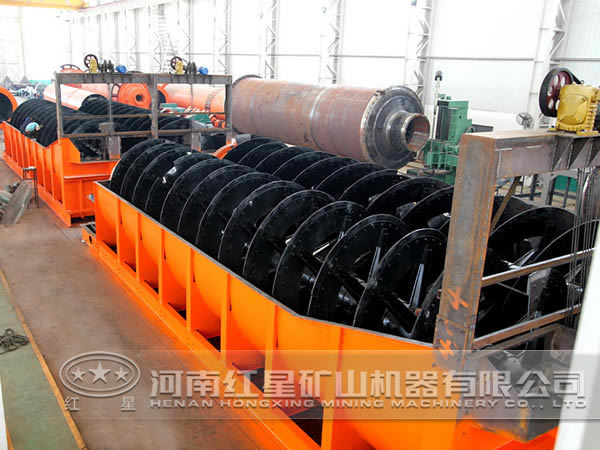

分级机

分级机工作原理

分级机原理其实很简单,主要是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

分级机结构

分级机主要由传动装置、螺旋体、槽体、升降 、下部支座(轴瓦)和排矿阀组成。

分级机特点

1、 采用先进的分级技术,能够快速 使选矿物料进行逐步分级出来,大大提高劳动效率。

2、 使用方便,容易操作,主要使用在制砂生产线中。

3、 关于分级机粒度问题,其可以在0.00--0.75mm石粉含量在2%-15%之间可调。

4、 分级机分级出来的石粉易于控制,细度调整方便、灵活、可靠。

5、 结构简单,维修方方便,瓦片内衬,维修率非常低。

6、采用变频控制技术,操作更简洁。

分级机

分级机优点

1、分级机能耗,低同样处理量,能耗比其它卧式、立式分级机降低50%。

2、处理效率高,能够大大提高劳动生产率,是普通分级机的一半。

3、分级机处理精度高,处理速度快。

4、低转速:相同分级粒径,分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时,分级轮无磨损;生产莫氏硬度≥7的粉体时,分级轮使用寿命比其它卧式、立式提高5~8 。

5、产量是以前的分级机的几 ,大大的提高了效益。

6、结构全:可根据不同特殊要求,配置专用的分级结构。

7、应用广泛,可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。

8、负压生产,无粉尘污染,环境优良。

9、使用方便,自动化程度高,稳定性强。

分级机保养注意事项

1、润滑方面,凡各润滑点均以钠基润滑脂或钙基润滑脂润滑。

2、更换润滑油,每班应查看减速机内部润滑油是否在油针刻线上,每6 换次油。

3、分级机磨损方面,应经常 下部支座或中间架轴瓦、轴承、密封圈是否磨损、轴瓦是否损坏,以便及时更换。

4、轴承是非常重要的,轴承润滑必须每隔4小时用手动干油泵向轴承内压注高压油,以保持轴承的密封性能。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
