高堰式分级机

高堰式分级机

高堰式分级机主要是根据物料的粒度不同,比众不同,然后在矿浆中的沉降进行一定的分级,从而达到我们需要的 。高堰式分级机结构简单主要由传动装置、螺旋体、槽体、升降 、下部支座(轴瓦)和排矿阀组成。

一、产品介绍

高堰式分级机是分级机设备中的一种,其主要是根据物料的粒度不同,比重不同,然后在矿浆中的沉降进行一定的分级,从而达到我们需要的 ,目前大多数用在矿业上,是目前分级机设备的常用分级设备。

二、工作原理

高堰式分级机也是非常简单的,与其他分级机相比,其实也没什么差别,主要是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

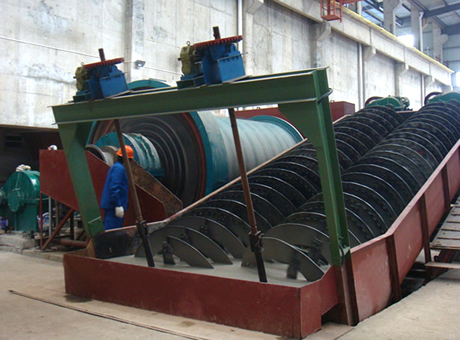

分级机

三、结构组成

高堰式分级机结构简单主要由传动装置、螺旋体、槽体、升降 、下部支座(轴瓦)和排矿阀组成。

四、操作要领

1、高堰式分级机使用中,在螺旋体转动后,方可开始给入矿浆,逐渐地啬给矿量。

2、螺旋体处在工作状态时,如遇特殊故障如卡住、过载)须立即停车时,立即将螺旋体提升出矿浆面,绝不准许螺旋体压在矿浆内,速将矿阀打开,避免淤塞。

3、二次启动,需要将上次使用的螺旋体降低到我们最初的位置。

4、本机在使用中如需要停车时,应先停止供料,待物程分级完,内无物料之后,才能停止运转。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
