磁选机

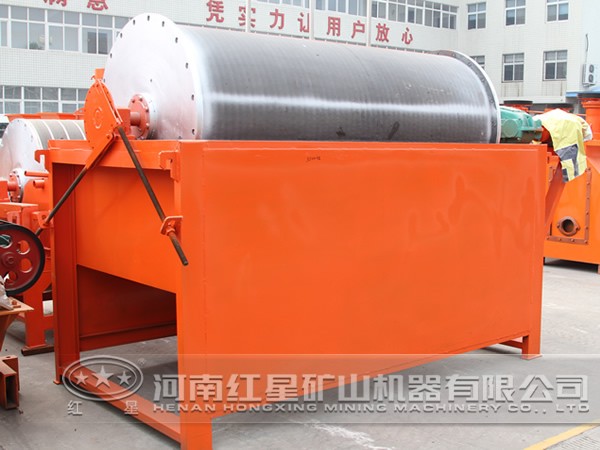

磁选机

磁选机的磁系采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选机。本产品具有结构简单、处理量大、操作方便、易于维护等优点。

一、产品介绍

磁选机是目前除铁粉等矿粉的重要设备,使用简单,结构简单,运行稳定,能够快速的磁选矿粉等物质。目前主要适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业,是产业界使用最广泛的、通用性高的机种之一。

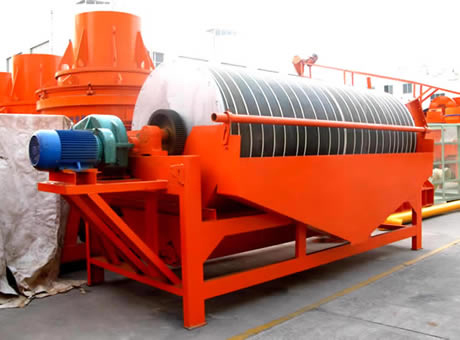

磁选机

二、工作原理

磁选机工作原理主要是矿浆给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场 的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

三、设备基本结构

磁选机的结构简单,使用方便,目前主要是有六大部分组成,主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒在使用中非常重要,其圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,然后用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

四、产品分类

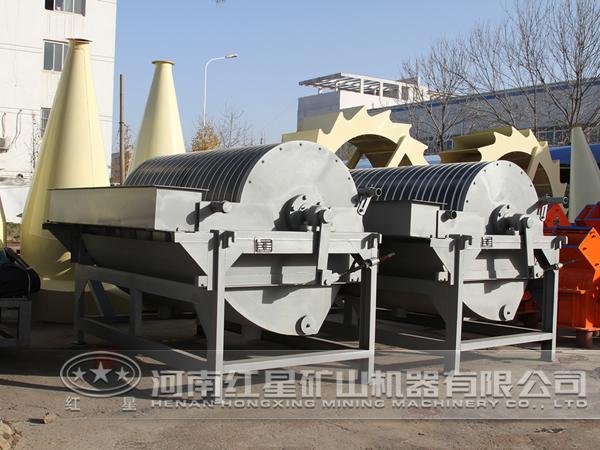

磁选机

磁选机目前可以分类很多种,我们在选择的时候要选择合适的磁选机,下面我们就具体的看下其分类:

1、按照磁铁的种类来分可以分为 :永磁磁选机和电磁除铁机;

2、按照矿的干湿来分类可以分为:干式除铁机,湿式除铁机;

3、按照磁系来分类可以分为:筒式磁选机机,辊式磁选机机和筒辊式磁选机机;

4、按照磁系数量来分类可以分为:单筒磁选机,双筒磁选机和组合式多筒磁选机;

5、按照给矿方式分类可以分为:上部给矿磁选机,下部给矿磁选机;

6、按照磁场强度分类可以分为:弱磁磁选机,中磁磁选机和强磁磁选机;

7、按照磁系的分类可以分为:开放式磁路磁选机,闭合时磁路磁选机。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
