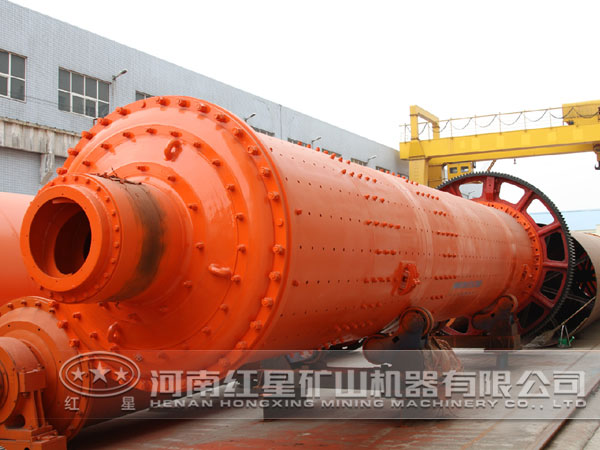

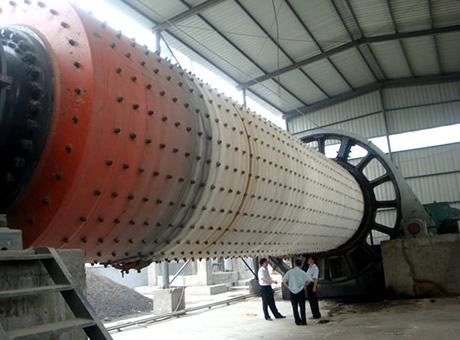

水泥球磨机是球磨机中的一种,不过水泥球磨机是有针对性的不像球磨机,水泥球磨机主要是应用在水泥厂中的一种设备,不过也可以用在其他的地方,比如可以应用于建材、冶金、电力、化工行业,粉磨各种水泥熟料及其他物料。
水泥球磨机与球磨机的工作原理其实是一样的,只不过他们的物料不一样,水泥球磨机是物料由进料装置经入料中空轴螺旋均匀地进入磨机 仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在 仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
水泥球磨机大体分为两类,主要是由普通水泥球磨机与高细高产水泥球磨机组成,他们的用途特点都有点不一样,下面我们具体的介绍下:
(1)普通水泥球磨机:普通水泥球磨机大部分用于圈流粉磨系统中,其特点为粉磨效率高、磨机产量大、电耗省,特别是粉磨矿渣水泥时,表现更突出一些。一般磨机产量可提高15-20%,电耗降低约10%,此外,成品温度可降低20-40℃,产品细度也易于调整。
(2)高细高产水泥球磨机:高细高产水泥球磨机主要用于开流粉磨系统中。其特点是系统设备及工艺流程简单、投资省、厂房占地面积少;在磨机结构上采用先进的内选粉特殊隔仓装置,细磨仓增加了活化装置,磨尾有专用出料篦板, 限度的减少研磨仓研磨介质的尺寸,大大提高研磨效率,达到高产量、低能耗的目的。
1、球磨机运转时,出现有规则的敲打声音,且音响很大。是部分衬板螺栓没有拧紧,在球磨机旋转时,衬板敲击球磨机磨筒体。根据声音判断球磨机衬板部位,找出松动螺栓,另行紧固。
2、球磨机及电动机轴承温度升高,超过规定。用手试摸轴承是局部或是全部温度过高,从以下几条 球磨机。
(1) 球磨机各部位的润滑点,所用的润滑油牌号与设备出厂说明书是否一致。
(2) 球磨机润滑油及润滑脂是否变质。
(3) 球磨机润滑管路是否有堵塞,或是润滑油没有直接进入润滑点,油量不足引起发热。
(4)球磨机轴瓦的侧间隙过小,轴瓦与轴的间隙过大,接触点过多,不能形成轴瓦上的均匀油膜。
(5)球磨机滚动轴承润滑脂过多或过少,过多形成滚动体搅动润滑脂产生热量,并且热量不易散出。过少润滑不良,应按规定加足油量,一般为轴承空隙的1/3~1/2较适当。
(6)球磨机磨体两端的中空轴的密封装置太紧,或是密封体铁件直接与轴相接触。
以上出现的问题,按其原因进行处理,唯独轴瓦的侧间隙过小,或底部接触角过大,必须将磨筒体用油压千斤顶顶起,将轴瓦从轴的一侧抽出,另行刮研瓦口。
产品规格(m) | 磨机形式 | 传动形式 | 减速机 | 电机功率(kw) | 生产能力(t/h) | 总重量(t) | |
型号 | 速比 | ||||||
φ1.83×7 | 开流 | 边缘 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
φ2.2×7.5 | 开流 | 边缘 | ZD70 | 5 | 380 | 8-10 | 64.8 |
φ2.2×11 | 开流 | 边缘 | D110 | 35.5 | 630 | 12-13 | 104.6 |
φ2.2×13 | 开流 | 边缘 | D110 | 35.5 | 630 | 16-18 | 114 |
φ2.4×13 | 开流 | 边缘 | D110 | 35.5 | 800 | 20-23 | 130.6 |
φ2.6×13 | 开流 | 边缘 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
φ3×9 | 圈流 | 边缘 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
φ3×11 | 圈流 | 边缘 | D140 | 42.8 | 1250 | 36-47 | 180 |
φ3.2×13 | 开流 | 边缘 | D140 | 36.5 | 1600 | 45-50 | 225 |
φ3.5×13 | 圈流 | 边缘 | JDX1000 | 5.84 | 2000 | 60-65 | 275 |
φ3.8×13 | 开流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
φ4.2×13 | 开流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
