周边传动高效浓缩机的结构及工作原理

周边传动高效浓缩机是一种新型浓缩机,该浓缩机的结构及工作原理如下文。

工作原理:物料经给料桥架上的给料槽自入料管进入中心筒,在稳流装置内经缓冲后,一部分较大的颗粒直接进入下部沉降区,在集料堆坑中沉淀;另一部分细小颗粒经径向分流管进入池中平流沉降。大部分物料沉降在池中心区域,随着转动桥架的回转,刮集装置和副耙装置将沉淀的矿泥刮入池底堆坑中,由底流泵排出。

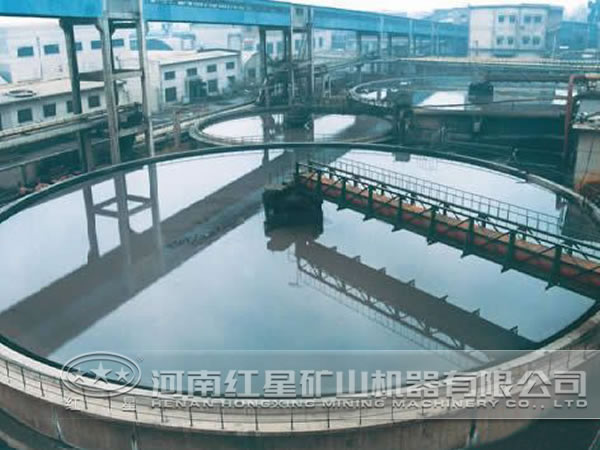

浓缩机

周边传动高效浓缩机的主要部件有中心回转 及集电装置、转动桥架与传动 、刮集装置、液压及电控系统等。

中心回转 为该机的核心部件,主要由转盘、转盘座和转盘轴承组成。集电装置采用了安全滑触线,集电环为绝缘塑胶环,固定在中心进料筒上,环上镶嵌导电铜环,碳刷及碳刷架固定在转盘上,随着桥架一起旋转。

周边驱动是由双桥架双驱动 组成,由液压马达带动减速器,经齿轮、齿条驱动使辊轮沿钢轨行走。由于是液压驱动,通过调整油量、油压大小,使转动桥架在一定范围内 无极调速和双桥架自同步,以适应不同工况条件和矿浆浓度,达到 的工艺 。

刮集装置采用了双平行四连杆结 轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构,固定在旋转桥架下面。各个刮集装置是相互独立的,能够单独或同时升降,分别由各自的液压提耙装置来 。每个刮集装置上设有行程开关,用以控制刮泥板的升降高度。调定后,刮泥板就自动地在这些区域内工作,并在控制面板上得到显示。

采用液电联合控制系统,在液压系统中通过油泵液压马达驱动双桥,2个液压马达共享1个液压站,运行时保持同步,并且可调整其流量的大小,使桥架在一定的范围内 无极调速,确保底流浓度符合要求。
