球磨机传动系统振动的原因分析

球磨机在运行过程中,经常由于各种原因导致传动系统发生振动,导致球磨机运行不稳定,甚至发生故障,影响正常生产,为了探索球磨机传动系统振动的原因,红星机器对球磨机的传动系统进行了研究,并对传动系统振动的原因进行了总结。

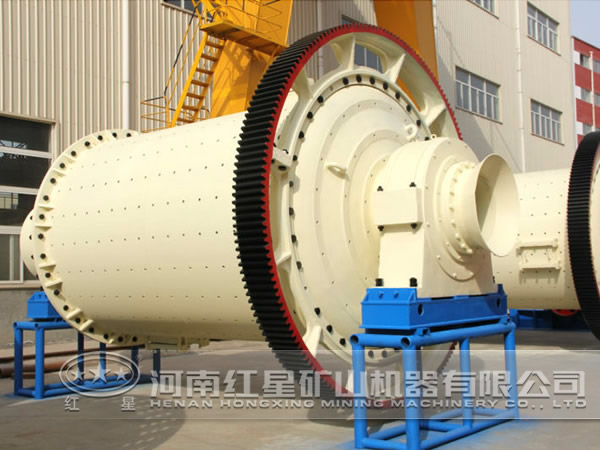

球磨机

1、轴承磨损引起的振动

小齿轮两侧各有一个调心滚子轴承,经过一段时间的运转或由于保养不当都会引起轴承的磨损,导致轴承游隙变大或滚子非正常磨损出现点蚀,从而导致小齿轮径向摆动,使小齿轮与大齿圈的啮合处于不平稳状态,而导致异常振动。中间传动轴两侧也各有一个调心滚子轴承,同样经过一段时间的运转或保养不当都会引起轴承的磨损、点蚀,从而导致中间传动轴径向摆动大,使中间传动轴与小齿轮及离合器的连接处于不平稳状态,导致异常振动。因此在使用的过程需建立设备维护台帐及加油记录,在加油的过程中一定要保证加油工具的清洁,避免脏物进入。尖矿采用自动喷油润滑系统,需要对喷油嘴进行定期点检及 。同时当轴承运转一定周期后需对轴承进行游隙测量,掌握相关数据做好预防措施。

2、小齿轮磨损导致的振动

小齿轮和大齿圈的磨损分四个方面:

(1)正常磨损,即正常使用过程中产生的磨损;

(2)润滑不当,主要是润滑油使用的不合理,对于一台设备选择正确的润滑油至关重要;

(3)存在脏物,此为开式齿轮,如密封做的不好或加油工具不干净等很容易导致脏物入内,对小齿轮和大齿带来严重的损害;

(4)大齿圈对开螺栓松,导致大齿圈变形,致使大小齿轮啮合不均匀,使大小齿轮产生相对振动磨损。

当小齿轮出现严重磨损或点蚀现象时,会导致齿侧间隙变大,同时会发出很大的撞击声,直接导致齿面的磨损加快。通常处理 是将小齿轮翻面进行使用。在翻面的过程中要保证齿侧间隙达到设计要求。如果大小齿的啮合在侧间隙与齿顶间隙超出设计要求时也可能导致小齿轮打齿。

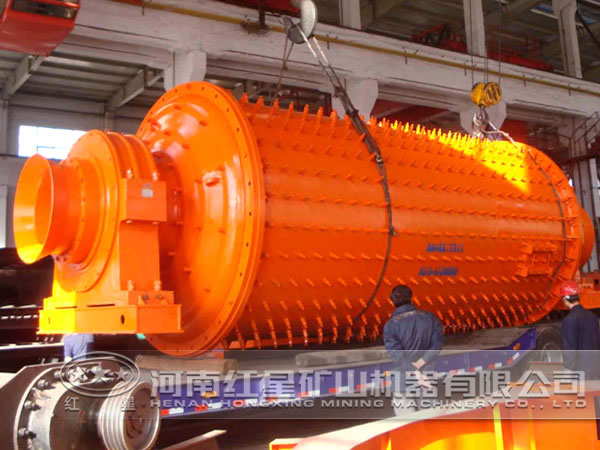

球磨机

3、螺栓松动折断

当磨机运转一定时间,传动设备同步电机、中间传动轴、小齿轮轴轴承座的地脚螺栓有时会发生松动,如果未能及时发现和紧固,直接导致设备发生位移,从而产生振动,甚至导致螺栓折断。这就需要我们平时在巡检过程中密切关注相关位置,同时根据设备的运行时间制定相关的维护方案,定期进行紧固。

4、球磨机中空轴轴瓦磨损或烧瓦

磨机轴瓦是通过瓦两侧进行温度测量,反映温度区域不够全面,因此有时会出现当瓦出现损伤或烧瓦现象时不能及时发现,当轴瓦出现严重磨损或烧瓦时极易引起磨机运转不平稳导致大小齿轮啮合不平稳,出现振动。

5、轴承座的振动

传动轴与小齿轮轴的连接通过尼龙柱销联接,柱销与联轴器套联接的紧密程度一定程度上影响传动的平稳。传动轴与同步电机通过空气离合器联接,空气离合器的鼓轮变形也可导致相邻传动轴轴承座的振动。

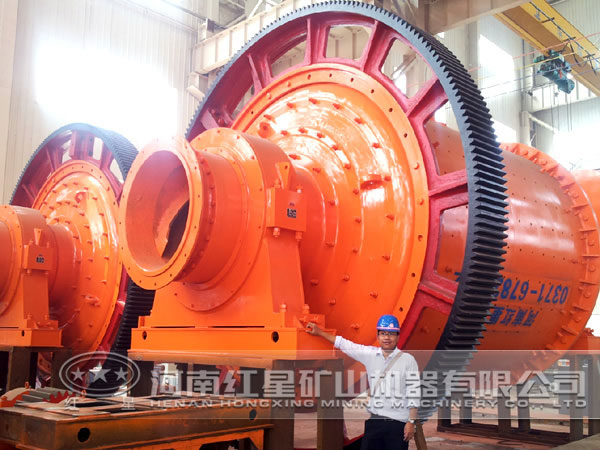

球磨机

综上所述,影响球磨机传动系统振动的因素有很多,因此,选矿厂要综合考虑传动系统振动的原因,全面分析,从而针对传动系统振动的原因采取相应的调整措施,保证球磨机的正常运转。
